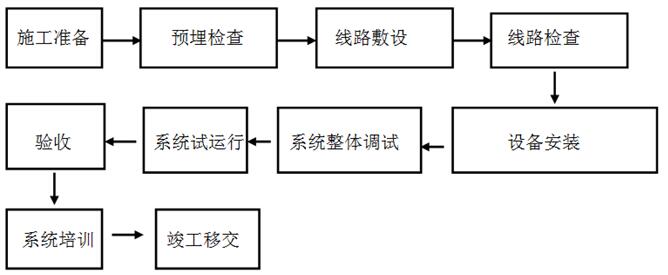

　　施工工藝流程圖：




　?。ㄒ唬┦┕ぐ惭b前的準備



　　1. 施工前應確認工程合同的施工內容、范圍等事項。應具備施工的平面圖、安裝圖、系統圖、接線原理圖，以及其它施工的技術文件和法律法規，并應加以熟悉和明了。



　　2. 依據合同及圖紙的要求勘察施工現場，查閱其它相關專業、工種的圖紙，并進行核對。了解工程的現狀與圖紙要求有否沖突或不符之處，并填寫相應的記錄。



　　3. 明確主要材料、設備的采購要求。確定其品種、規格、型號、技術參數，以及生產廠家、資質，服務狀況等詳情。



　　4. 明確施工方法、操作順序及工藝要求，明確技術交底及安全交底。入場前應進行施工安全及有關施工現場管理制度、紀律的教育。



　　5. 與甲方監理及有關工種等方面進行必要的交流、溝通與配合，并制定施工方案、施工工藝和施工進度計劃。



　　6. 對于不明確、有疑問之處，應與相關方面及時聯系，在施工之前妥善解決。



　　7. 凡施工機具、工具和儀表儀器，應能滿足施工高峰期的需要。落實其性能、規格、數量，并應進行檢查、檢測，證實其安全有效。



　　8. 進場的材料、原料、機具、用具等，符合國家或有關部委頒發的現行標準，應附有生產廠家有效的資質證書、檢測報告、材質單、合格證、說明書等，并按要求進行檢查、檢驗、檢測，填寫相應的記錄。



　　9. 凡專用的系統設備、系統器材等，進場后應單獨存放保管，不得倒置、傾斜、傾倒，不得受損、受潮，包裝物不得破壞。安裝前應會同生產廠家代表或技術人員共同開箱檢查、檢驗、試驗，簽字移交。并填寫相應的記錄。



　　10. 做好施工現場及周邊環境因素、危險源的識別，凡可能發生意外情況的，均應考慮防范措施，并做好應急準備。



　　11. 現場施工中，應按照質量控制及過程控制的要求作好各項記錄，做到事事有記錄，步步可追溯。以利一旦發生差錯，便于及時預防糾正，也便于明確責任。



　?。ǘ┎季€



　　1. 在管內或線槽內的穿線，應在建筑抹灰及地面工程結束后進行。在穿線前，應將管內或線槽內的積水及雜物清除干凈。



　　2. 自動報警系統的導線，應采用阻燃銅芯絕緣導線或阻燃銅芯絕緣電纜，其電壓等級不應低于500V。

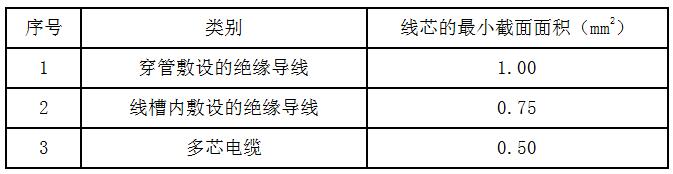

　　3. 火災自動報警系統的傳輸線路的銅芯絕緣導線、銅芯電纜線芯的較小截面面積不應小于下表：




　　4. 導線敷設應便于檢修、更換。盤、箱、柜內的配線應整齊美觀、標志清晰。



　　5. 管內敷設絕緣導線截面積≥1.0mm2；線槽內敷設絕緣導線截面積≥0.75mm2；多芯導線截面積≥0.5mm2。



　　6. 導線進入端子箱、機箱、設備箱前，宜制作接線圖表，并注明每根導線的編號、走向及功能、用途。



　　7. 通常，探測器的信號線‘+’為紅色，‘－’為藍色，其余導線按不同用途應各有區分，線尾應有標識編號。穿線時宜預留適當數量的備用線。



　　8. 不同系統、不同電壓等級、不同電流類別的導線不得穿在同一管內，或線槽的同一槽道內。



　　9. 在同一建筑物內相同用途的導線，顏色選擇應一致。導線在管內或線槽內不應有接頭或扭結。導線的接頭應在接線盒內，應焊接或用接線端子連接。



　　10. 管內導線的總截面積（包括保護層）不得超過管子截面積的40％ 。



　　11. 線槽內導線的總截面積（包括保護層）不得超過線槽截面積的60％ 。



　　12. 系統的導線敷設完畢后，應對每根導線用500V的兆歐表測量絕緣電阻。其任一線間，以及共同對地的絕緣阻值不應小于200MΩ。實測的絕緣電阻值應作記錄。



　　13. 各種引入機柜、箱、盤的導線、纜線應符合下列要求：



　　（1）配線整齊、結扎成束、避免絞結、交叉，并卡牢固定；



　?。?）電纜芯線及導線端頭應作標記、編號，標記編號應與圖紙一致，字跡清楚易識，不易褪色；



　　（3）所有端子板上的每個端子，接線不得超過兩根；



　?。?）所有導線在其接線位置應留有適度的余量；



　?。?）電線、電纜引入線管時，線管的進、出口處均應加護口保護；



　?。?）活動地板下敷設的電線、電纜，應采用金屬線槽或金屬軟管保護，不得散亂自由敷放；



　?。?）所有敷設的電線、電纜，其兩端均宜標明編號、用途與功能；



　?。?）導線與部件、端子的連接，宜采用接線叉，接線鉤，接線圈等連接件。并應以專用的壓線鉗壓接。不可用尖嘴鉗、平口鉗等替代，以保證壓接緊密可靠；



　?。?）導線如需直接壓接到部件、端子的接線孔內，則‘涮錫’。涮錫時不允許使用腐蝕性助焊劑，應使用松香等助焊；



　?。?0）焊接所用的電烙鐵應溫度適宜，烙鐵頭應清潔、吃錫。不允許燙傷導線的絕緣層。



　　14. 主機柜、聯動柜、綜合控制臺等消防專用設備，其交流供電的電源，應就近由專用消防電源箱直接引入。不允許使用插頭、插座連接。
